水ガラス

●水ガラスとは
　水ガラスとは、珪酸ナトリウムまたは珪酸ソーダと呼ばれており、単一の化合物ではなく、ＳｉＯ₂（無水珪酸）とＮａ₂Ｏ（酸化ソーダ）がいろいろな比率で混合している液体である。
　分子式はＮａ₂Ｏ・ｎＳｉＯ₂で表され、このｎはモル比と呼ばれ、Ｎａ2ＯとＳｉＯ2の混合比率を表している。
水ガラスは日本工業規格（ＪＩＳＫ１４０８）では表１、２のようになっている。
　ただし、現在使われている注入材料は必ずしもこのＪＩＳに従った水ガラスを使用しているわけではない。多くの注入材料は３号を使用しているが、３号よりもモル比の高いものも多く使用されている。

表１　JIS K１４０８に示すけい酸ナトリウムの種類
項目／種類	１号	２号	３号	メタけい酸ナトリウム
				１種	２種
外観	水あめ状の無色ないしわずかに着色した液体			白色粉末または粒状	白色結晶
比重（１５℃ B'e）	－	５４以上	４０以上	－	－
二酸化けい素（ＳｉＯ₂）%	３５～３８	３４～３６	２８～３０	２７．５～２９	１９～２２
酸化ナトリウム（Ｎａ₂Ｏ）%	１７～１９	１４～１５	９～１０	２８．５～３０	２０～２２
鉄（Ｆｅ）%	０．０３以下	０．０３以下	０．０２以下	－	－
水不溶分%	０．２以下	０．２以下	０．２以下	－	－

表２　珪酸ソーダの種類
種類		化学名	分子式	モル比
結晶性珪　酸ソーダ	オルト珪酸ソーダ	Tetra Sodium(mono)Silicate	２Ｎａ₂Ｏ・ＳｉＯ₂・ｘＨ₂Ｏ	０．５
	メタ珪酸ソーダ	Di Sodium(mono)Silicate	Ｎａ₂Ｏ・ＳｉＯ₂・ｘＨ₂Ｏ	１
珪　酸ソーダ溶　液	珪酸ソーダ１号	Di Sodium Di Silicate	Ｎａ₂Ｏ・２ＳｉＯ₂aq	２
	珪酸ソーダ２号	Tetra Sodium Penta Silicate	２Ｎａ₂Ｏ・５ＳｉＯ₂aq	２．５
	珪酸ソーダ３号	Di Sodium Tri Silicate	Ｎａ₂Ｏ・３ＳｉＯ₂aq	３
	特殊珪酸ソーダ	－	Ｎａ₂Ｏ・ｎＳｉＯ₂aq	１．７～４
（注）分子式のうしろにあるaqはラテン語の略で溶液を示す。

●水ガラスの製造と用途
1) 水ガラスの製造
　水ガラスは現在多くは乾式方で製造されており、その工程は図１に示すとおりである。

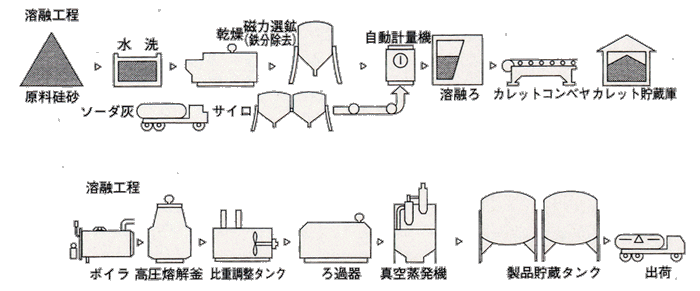

図１．乾式法による製造工程システム

　水ガラスの溶融工程は下記のように炭酸ソーダと硅砂を反応させてカレットと言う氷砂糖のような形をした半製品カレットを作る。
　　　Na2CO3　＋　nSiO2　→　Na2O・nSio2　＋　CO2↑
　（炭酸ソーダ）　　（硅砂）　　　（珪酸ソーダ）　　（炭酸ガス）
　さらに溶解工程はそれを液状にし、所定のモル比に調整して出荷するものであり、多くのメーカーはこの工程のみである。
　
2) 水ガラスの用途
　水ガラスは図２に示すように大変幅広い分野で利用されている。
　この中でも、特に水道水の処理緩和や石けん・合成洗剤など、生活の身近で、しかも手に触れたり、口に入れたりするものにも利用されており、また紙パルプや繊維などでも使用されている安全性の高い材料である。

図２．水ガラスの用途

引用書籍　「正しい薬液注入工法　本質のわかる本」（２００２年初版）（社）日本グラウト協会

●モルとは
　「質量数12の炭素の12ｇ中に含まれる原子の数（アボガドロ定数）と同数の単位粒子（原子、分子、遊離基、イオン、電子）を含む系の物質量を1モル（mol）と定義する」　　　『理化学辞典』（岩波書店）より
　言い換えれば、物質の粒子（分子、原子、イオンなど）が６×１０²³（アボガドロ定数）個集まった量を１モルといいます．
１モルの分子や原子の質量はその分子の分子量または原子の原子量にｇ（グラム）をつけた値で、たとえば、二酸化炭素ＣＯ₂分子の場合は４４ｇです．戻る

ＥＩＣネット（六価クロム）より引用

HOME　　製品一覧　　代理店一覧　　技術情報　　会社案内　　お問い合わせ　　ＬＩＮＫ
